Qu'est-ce qu'un transformateur monté sur poteau de 33 kV et comment prend-il en charge une distribution d'énergie fiable ?
A Transformateur monté sur poteau 33kVest un transformateur de distribution moyenne tension installé sur des poteaux électriques ou des structures de support pour réduire l'électricité d'un réseau de distribution de 33 kV à une tension inférieure adaptée aux charges résidentielles, agricoles, commerciales, d'infrastructure ou industrielles sélectionnées. Son installation surélevée peut aider à conserver l'espace au sol et à s'intégrer efficacement aux réseaux de distribution aériens. Cependant, un déploiement réussi dépend de la sélection correcte de la capacité, du rapport de tension, du niveau d'isolation, de la protection, de la charge structurelle, des conditions environnementales et du respect des exigences applicables des services publics. Ce guide explique les facteurs clés que les ingénieurs de projet, les distributeurs, les entrepreneurs et les acheteurs de systèmes électriques doivent prendre en compte avant de spécifier un transformateur.
Table des matières
- Qu'est-ce qu'un transformateur monté sur poteau de 33 kV ?
- Comment fonctionne un transformateur monté sur poteau de 33 kV ?
- Quels sont les principaux composants ?
- Quelles spécifications techniques sont importantes ?
- Où est-il utilisé ?
- Que doivent prendre en compte les acheteurs avant de sélectionner ?
- Quels facteurs d'installation affectent les performances ?
- Comment améliorer la fiabilité et la durée de vie ?
- Quelles erreurs d’achat courantes faut-il éviter ?
- Foire aux questions
- Conclusion

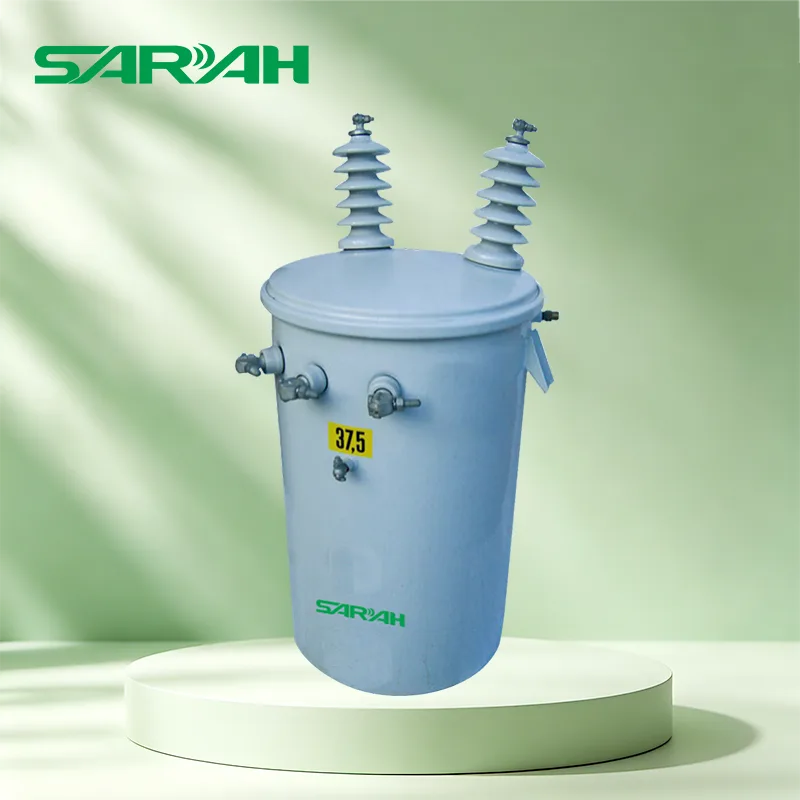

Qu'est-ce qu'un transformateur monté sur poteau de 33 kV ?
A Transformateur monté sur poteau 33kVest un transformateur de distribution conçu pour recevoir l'énergie électrique d'un réseau moyenne tension avec une tension primaire nominale de 33 kV et la transformer en une tension inférieure pour les utilisateurs en aval. Le transformateur est installé au-dessus du sol sur des poteaux ou sur un dispositif de support aérien plutôt que d'être placé à l'intérieur d'une enceinte au niveau du sol.
Cette configuration est particulièrement utile lorsque la distribution aérienne reste le choix d'infrastructure pratique. L'électrification rurale, les installations agricoles, les communautés dispersées, les infrastructures routières et certaines charges commerciales peuvent bénéficier d'un transformateur positionné à proximité du point de consommation.
Les transformateurs montés sur poteau peuvent être conçus dans des configurations monophasées ou triphasées en fonction du réseau de distribution et des exigences de charge. La construction typique d'un transformateur peut utiliser une conception immergée dans l'huile avec refroidissement naturel, bien que la configuration finale doive toujours être déterminée par les spécifications du projet et les normes de services publics applicables.
Point clé :« 33 kV » décrit la classe de tension primaire. Il ne définit pas en soi la capacité du transformateur, la tension secondaire, la disposition des phases, le système d'isolation ou la configuration de la protection.
Comment fonctionne un transformateur monté sur poteau de 33 kV ?
Le principe de fonctionnement de base est l’induction électromagnétique. L'énergie électrique pénètre dans le transformateur par l'enroulement haute tension. Le champ magnétique produit dans le noyau induit une tension correspondante dans l'enroulement basse tension. En utilisant un nombre différent de tours dans les enroulements primaire et secondaire, le transformateur réduit la tension entrante au niveau requis par l'équipement électrique en aval.
01
Entrée 33kV
L’électricité moyenne tension entre par le côté HT.
02
Transformation magnétique
Le noyau et les enroulements transfèrent l'énergie par induction électromagnétique.
03
Sortie basse tension
Le côté BT fournit de l’électricité aux charges connectées.
Le transformateur ne génère pas d'énergie électrique. Au lieu de cela, il modifie le niveau de tension lors du transfert de puissance entre les circuits. La tension secondaire réelle peut varier en fonction du système de distribution local, des spécifications du projet et des exigences du service public.
Quels sont les principaux composants ?
Un transformateur fiable monté sur poteau représente bien plus qu’un réservoir et deux enroulements. Chaque composant contribue aux performances électriques, à la gestion thermique, à la résistance mécanique ou à la sécurité de fonctionnement.
| Composant | Fonction principale | Pourquoi c'est important |
|---|---|---|
| Noyau magnétique | Fournit le chemin magnétique | Influence les pertes à vide et l’efficacité globale |
| Enroulements HT & BT | Transférer l’énergie électrique | Affecte le rapport de tension, les pertes, l'augmentation de la température et les performances en cas de court-circuit |
| Réservoir de transformateur | Contient l'ensemble actif et le milieu isolant | Fournit une protection mécanique et environnementale |
| Bagues | Prévoir des connexions électriques isolées | Critique pour des connexions HT et BT sécurisées |
| Circuit de refroidissement | Dissipe la chaleur générée pendant le fonctionnement | Aide à contrôler l’augmentation de la température et à préserver la durée de vie de l’isolation |
| Changeur de robinet | Ajuste le rapport d'enroulement effectif | Aide à s'adapter aux conditions de tension réseau spécifiées |
Quelles spécifications techniques sont importantes ?
Un transformateur ne doit jamais être sélectionné uniquement par sa tension primaire. Les spécifications électriques complètes doivent correspondre aux exigences du réseau, de la charge connectée, de l’environnement d’installation et des autorités locales.
| Paramètre | Que confirmer |
|---|---|
| Tension primaire | Tension nominale du système de 33 kV et tension maximale du système applicable |
| Tension secondaire | Tension d'utilisation requise telle que 400 V, 415 V, 230 V ou un autre niveau spécifique au projet |
| Capacité nominale | Valeur nominale kVA basée sur la charge actuelle, la demande future, la diversité et la charge autorisée |
| Phase | Monophasé ou triphasé selon conception du réseau |
| Fréquence | 50 Hz ou 60 Hz selon le système électrique local |
| Refroidissement | Les configurations courantes immergées dans l'huile incluent ONAN ; d'autres dispositions dépendent de la conception |
| Impédance | Doit se coordonner avec les niveaux de défauts du système et les exigences de régulation de tension |
| Niveau d'isolation | Exigences de tenue à la fréquence industrielle et de tenue aux chocs de foudre |
| Plage de prise | Plage de réglage spécifiée et position de prise en fonction des conditions de tension du réseau |
| Norme applicable | CEI 60076, IEEE/ANSI, normes nationales ou spécifications spécifiques aux services publics, le cas échéant |
La norme CEI 60076 est communément référencée pour la conception et les tests des transformateurs de puissance, mais la norme applicable doit être confirmée par rapport au pouvoir d'achat et au marché de destination. Certains services publics publient également des spécifications techniques détaillées couvrant les dimensions, les raccords, les pertes, les tests, la protection, le montage et la documentation.
Où est-il utilisé ?
La conception surélevée rend un transformateur monté sur poteau de 33 kV particulièrement adapté aux réseaux de distribution aériens où l'énergie doit être fournie efficacement sans construire une salle de transformateur dédiée au niveau du sol.
- Électrification rurale :Prend en charge la distribution d’électricité aux communautés dispersées et aux charges éloignées.
- Installations agricoles :Peut alimenter des pompes d'irrigation, des bâtiments agricoles, des équipements de transformation et d'autres charges distribuées.
- Répartition résidentielle :Convient aux réseaux résidentiels aériens sélectionnés lorsque le service public local autorise cette configuration.
- Zones commerciales :Peut desservir les magasins, les petites installations, les entreprises en bordure de route et autres charges commerciales distribuées.
- Projets d'infrastructures :Peut être utilisé pour certaines charges d’éclairage, de communications, de transport et de service public.
- Applications industrielles légères :Convient lorsque la charge requise et les conditions d'installation se situent dans la plage de conception du transformateur.
L'adéquation réelle dépend de la taille de la charge, de l'architecture du réseau, de la capacité de chargement des poteaux, de la coordination de la protection, des conditions environnementales et des spécifications du service public applicable.
Que doivent prendre en compte les acheteurs avant de sélectionner ?
Pour les distributeurs, les entrepreneurs EPC, les services publics et les propriétaires de projets, le défi d'approvisionnement le plus courant consiste à ne pas trouver un transformateur avec « 33 kV » sur la plaque signalétique. Le véritable défi consiste à s’assurer que chaque paramètre important correspond au projet réel.
- Définissez le profil de charge.Calculez la demande actuelle et envisagez une expansion future raisonnable plutôt que de vous fier uniquement à la charge de pointe actuelle.
- Confirmez le rapport de tension.La tension secondaire doit correspondre au système et à l'équipement de distribution en aval.
- Déterminez les exigences des phases.Les configurations monophasées et triphasées servent différentes configurations de réseau.
- Vérifiez les conditions environnementales.La température ambiante, l'altitude, l'humidité, la poussière, le sel, les précipitations et la corrosion peuvent influencer la conception requise.
- Examinez les exigences en matière d’isolation.L'exposition à la foudre et les caractéristiques du réseau rendent la coordination de l'isolation particulièrement importante pour les systèmes aériens.
- Confirmez la protection.Les dispositions de fusibles, la protection contre les surtensions, la mise à la terre, les équipements de commutation et autres accessoires doivent être coordonnés avec le schéma de protection du réseau.
- Vérifier le chargement mécanique.Le poids combiné et la disposition d'installation doivent être compatibles avec le poteau et le matériel de support.
- Demandez une documentation de test complète.Les rapports de tests de routine, les informations sur la plaque signalétique, les dessins, les certificats et autres documents doivent être convenus avant la production.
Quels facteurs d'installation affectent les performances ?
Une installation correcte est essentielle car même un transformateur correctement conçu peut rencontrer des problèmes de fonctionnement si la structure de support, les connexions électriques, la mise à la terre ou le système de protection sont inadéquats.
| Zone d'installation | Considération importante |
|---|---|
| Soutien structurel | Résistance des poteaux, matériel de montage, poids du transformateur, charge de vent et stabilité mécanique |
| Mise à la terre | Corriger les dispositions de mise à la terre conformément au code électrique local et aux spécifications du service public |
| Protection contre les surtensions | Coordination appropriée pour l’exposition à la foudre et aux surtensions transitoires |
| Autorisation | Maintenir les dégagements électriques requis et les distances de travail sécuritaires |
| Environnement | Tenir compte de la température, de l'humidité, de la pollution, du sel côtier, de la poussière et de l'altitude |
Comment améliorer la fiabilité et la durée de vie ?
La maintenance préventive doit être basée sur les instructions du fabricant, les procédures des services publics, l'environnement d'exploitation et les réglementations applicables. L’objectif est d’identifier les problèmes émergents avant qu’ils ne se transforment en pannes ou pannes imprévues.
- Inspectez l’extérieur du transformateur pour déceler toute corrosion, tout dommage physique, toute fuite d’huile ou toute condition anormale.
- Vérifiez les bagues, les connexions, le matériel de montage et les dispositions de mise à la terre lors des inspections programmées.
- Surveillez la charge et la température lorsque cela est approprié pour l'installation.
- Entretenir la protection contre les surtensions et les équipements de distribution associés conformément au plan de protection.
- Utiliser les procédures appropriées d’inspection et de test de l’huile de transformateur, le cas échéant.
- Conservez les rapports de test, les dossiers de maintenance, les informations sur la plaque signalétique et les données sur les pièces de rechange accessibles tout au long du cycle de vie de l'équipement.
Les exigences de maintenance varient considérablement selon les conceptions de transformateurs et les environnements d’exploitation. Une installation côtière, par exemple, peut nécessiter une plus grande attention en matière de protection contre la corrosion qu'une installation intérieure à faible exposition environnementale.
Quelles erreurs d’achat courantes faut-il éviter ?
Erreur 1 : se concentrer uniquement sur le prix
Un prix d’achat inférieur ne peut pas représenter un coût total du projet inférieur. Les pertes, le transport, l'installation, la maintenance, les pièces de rechange, les temps d'arrêt et les exigences de remplacement peuvent tous affecter le coût à long terme.
Erreur 2 : ignorer les normes locales
Un transformateur conçu pour un marché peut nécessiter des modifications pour les spécifications d'un autre service public. Les normes, les tests, les raccords, les niveaux d'isolation et la documentation doivent être confirmés avant de commander.
Erreur 3 : sous-estimer les charges futures
La sélection de la capacité strictement en fonction de la consommation actuelle peut créer des limitations lorsqu'une installation s'agrandit ou que des consommateurs supplémentaires sont connectés.
Erreur 4 : considérer la protection comme une réflexion après coup
Le transformateur doit être pris en compte avec les dispositions de protection en amont et en aval, de protection contre les surtensions, de mise à la terre et de commutation.
Foire aux questions
Que signifie 33 kV dans un transformateur monté sur poteau ?
33kV fait généralement référence à la classe de tension primaire nominale du transformateur et au réseau moyenne tension auquel il est connecté. Les valeurs nominales réelles de l'équipement doivent également tenir compte des exigences maximales applicables en matière de tension et d'isolation du système.
Un transformateur monté sur poteau de 33 kV peut-il être utilisé pour la distribution d'énergie résidentielle ?
Oui. Les transformateurs de distribution montés sur poteau sont couramment utilisés dans les réseaux de distribution résidentiels où une infrastructure aérienne est appropriée. La capacité du transformateur et la tension secondaire doivent correspondre à la conception de la distribution locale.
Un transformateur 33kV est-il toujours triphasé ?
Les transformateurs montés sur poteau n° 33 kV peuvent être conçus pour des applications monophasées ou triphasées. La configuration requise dépend du réseau et de la charge connectée.
Quelle tension secondaire un transformateur de 33 kV peut-il fournir ?
La tension secondaire est spécifique au projet. Les niveaux de distribution courants incluent les systèmes triphasés 400 V ou 415 V et d'autres arrangements basse tension, mais la valeur finale doit être confirmée par rapport aux spécifications du réseau local.
Quelle norme est communément associée aux transformateurs de distribution ?
La norme CEI 60076 est largement utilisée comme référence pour les exigences et les tests des transformateurs de puissance. En fonction du marché de destination, les normes IEEE, ANSI, nationales ou spécifiques aux services publics peuvent également s'appliquer.
Comment choisir la capacité du transformateur ?
La capacité doit être déterminée à partir de la charge attendue, de la demande de pointe, de la diversité, de l'expansion future, des conditions ambiantes, des exigences de tension et des critères de charge du service public. Choisir simplement la note disponible la plus élevée n’est pas nécessairement approprié.
Pourquoi l'installation de poteaux est-elle utile pour les projets de distribution ?
L'installation sur poteau peut intégrer le transformateur directement dans un réseau de distribution aérien tout en réduisant le besoin d'espace pour le transformateur au niveau du sol. Cela est particulièrement pertinent lorsque les lignes aériennes font déjà partie de l’infrastructure de distribution.
Conclusion
A Transformateur monté sur poteau 33kVjoue un rôle important dans la conversion de l’électricité moyenne tension en énergie de distribution utilisable pour les réseaux aériens. Sa configuration compacte et surélevée peut être bien adaptée à l'électrification rurale, aux installations agricoles, aux réseaux résidentiels, à la distribution commerciale, aux projets d'infrastructure et à certaines applications industrielles.
La décision d’achat la plus importante ne consiste pas simplement à choisir un transformateur étiqueté « 33 kV ». Les acheteurs doivent évaluer les spécifications électriques complètes, y compris la capacité, la tension secondaire, la phase, la fréquence, le niveau d'isolation, l'impédance, la méthode de refroidissement, la plage de prises, le système de protection, l'environnement d'installation, les normes applicables, les tests, la documentation et les exigences mécaniques.
Pour les propriétaires de projets et les distributeurs, travailler avec un fabricant expérimenté peut simplifier la confirmation et la personnalisation des spécifications.Yueqing Sarah Electric Co., Ltd. peut prendre en charge les discussions de projet impliquant les exigences des transformateurs de distribution, les spécifications techniques, les conditions d’application et les configurations personnalisées.
Vous recherchez une solution de transformateur 33 kV pour votre projet de distribution ? Partagez votre rapport de tension, votre capacité, votre phase, votre fréquence, votre environnement d'installation et votre norme applicable avec Yueqing Sarah Electric Co., Ltd. pour discuter d'une configuration appropriée. S'il te plaîtContactez-nouspour des consultations techniques et des exigences de transformateur spécifiques au projet.
Actualités connexes
- Comment un transformateur de puissance de 20 KV peut-il fournir une alimentation industrielle fiable et efficace ?

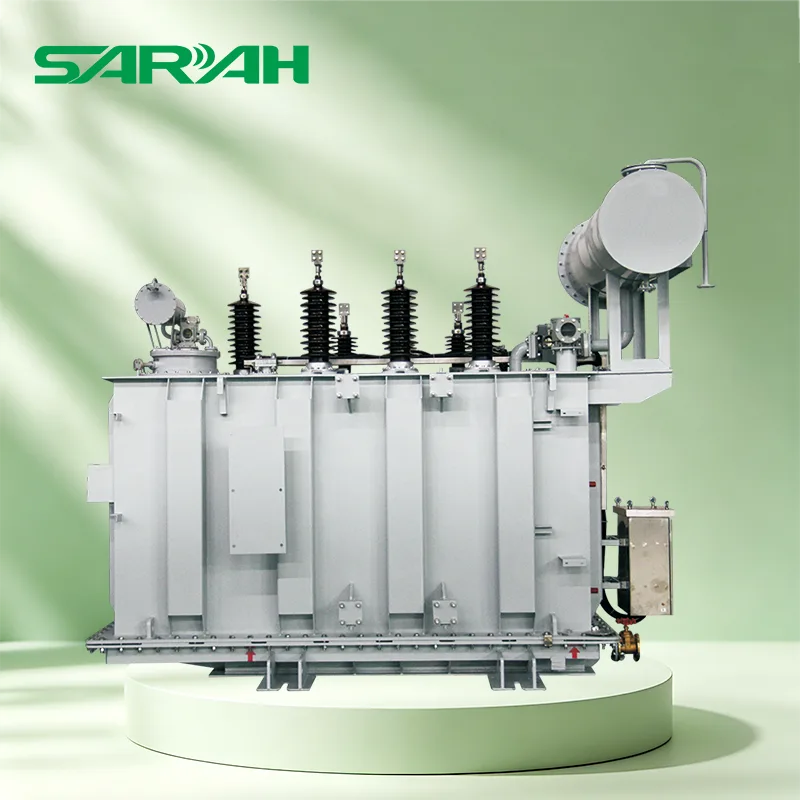

- Comment un transformateur de puissance de 145 KV fournit-il une alimentation haute tension fiable ?
- Comment un transformateur de puissance 110KV 20000KVA améliore-t-il l'efficacité de la transmission de puissance haute tension ?

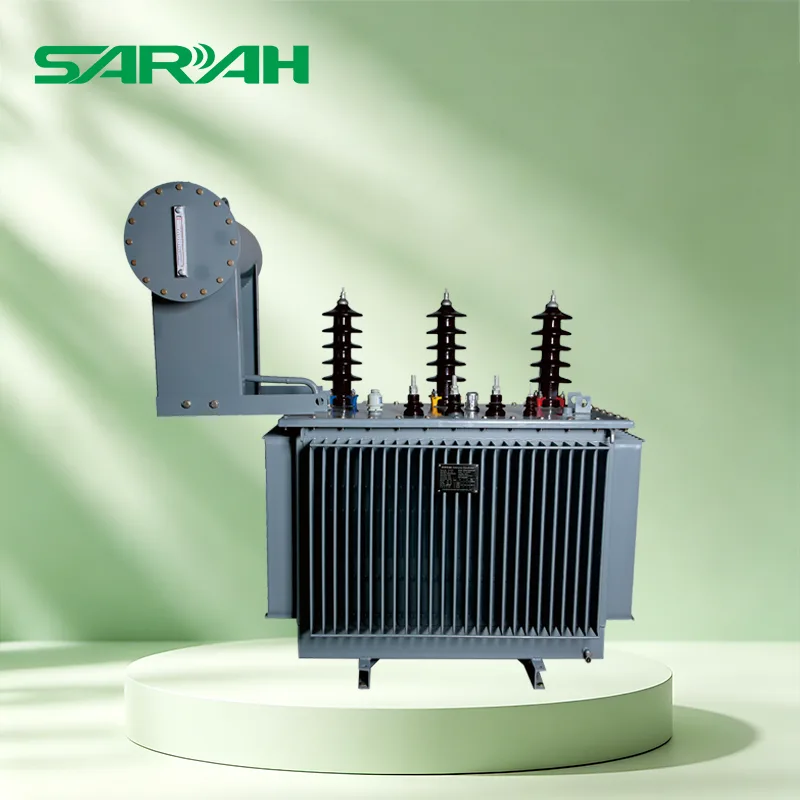

- Comment un transformateur de distribution immergé dans l’huile de 33 KV prend-il en charge une distribution d’énergie fiable ?
