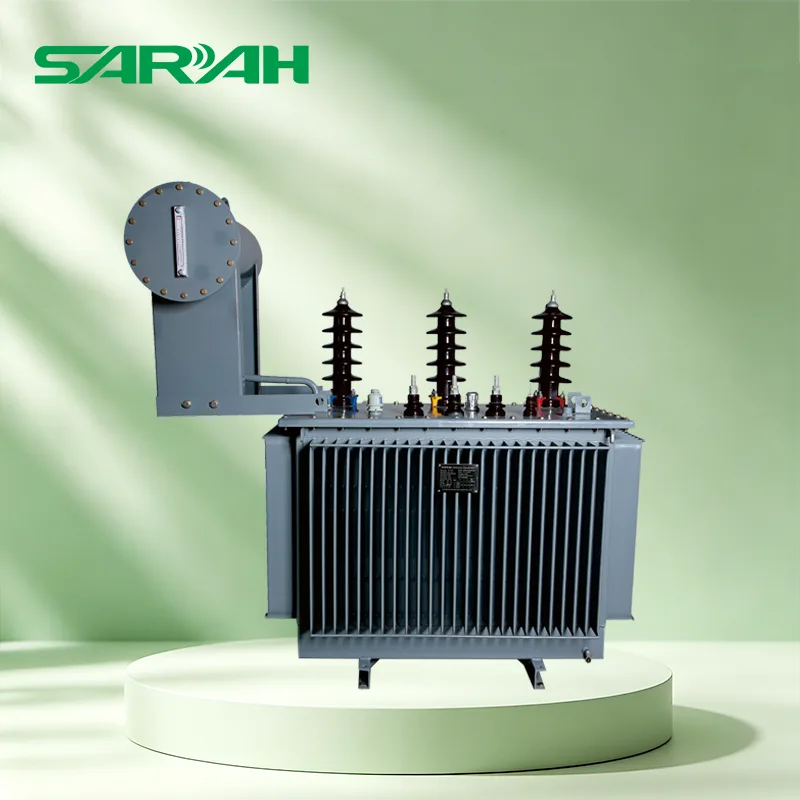

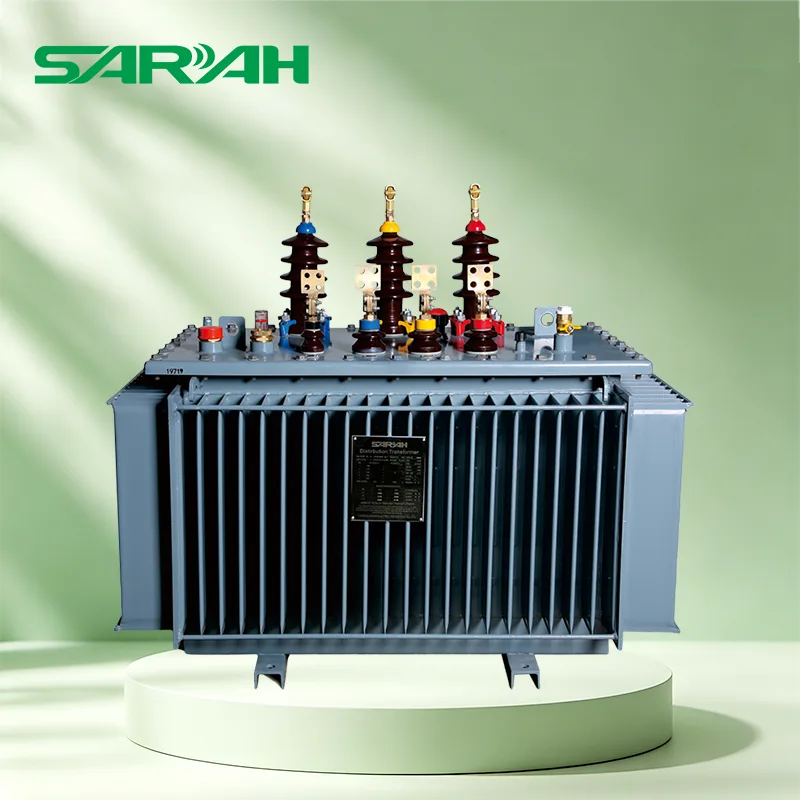

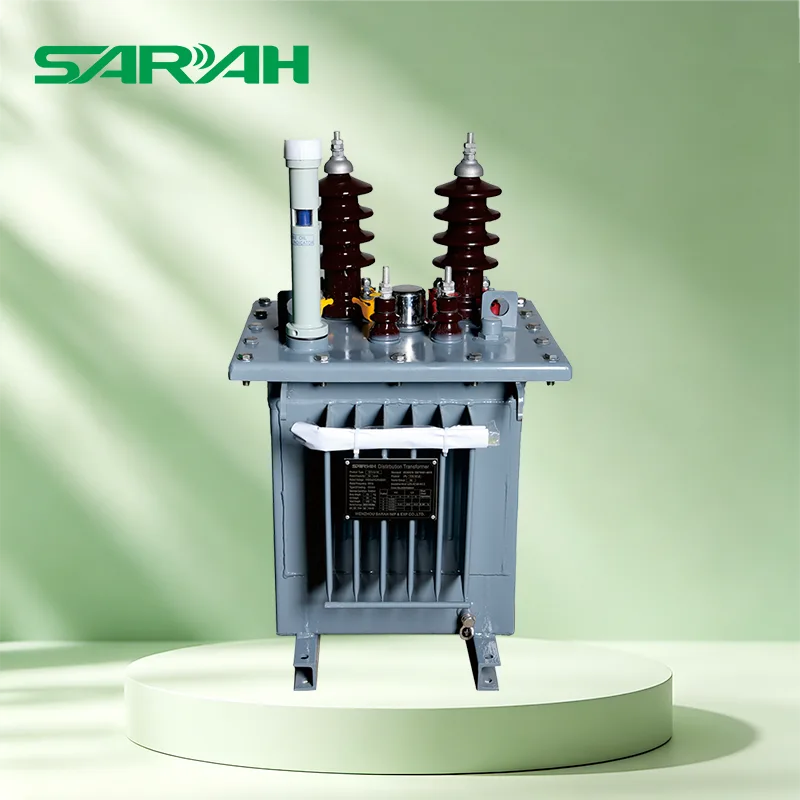

Transformateur de distribution immergé dans l'huile 24KV

Sarah Electric s'appuie sur une technologie avancée de simulation électromagnétique pour optimiser la structure du noyau de fer et utilise des tôles d'acier au silicium à grains orientés laminées à froid de haute qualité pour créer un transformateur de distribution immergé dans l'huile de 24 KV. Il réduit considérablement les pertes par hystérésis et les pertes par courants de Foucault, avec une perte à vide optimisée de plus de 30 % par rapport à la norme nationale.

L'exploitation à long terme peut réduire considérablement les coûts d'électricité des entreprises et contribuer à atteindre l'objectif du « double carbone ». C'est un équipement électrique standard pour les usines vertes et les parcs économes en énergie.

Paramètres du produit

Points forts techniques

1. Conception scellée

Sarah Electric adopte une structure entièrement scellée sans coussins d'huile, qui compense les fluctuations du volume d'huile causées par les changements de température de l'huile grâce à la déformation élastique du réservoir d'huile lui-même, empêchant complètement l'air, l'humidité et la poussière de pénétrer à l'intérieur du réservoir, retardant le vieillissement de l'huile d'isolation et la corrosion du noyau de fer, et prolongeant le cycle de maintenance du transformateur entièrement scellé à 5 à 8 ans, réduisant considérablement les coûts de main-d'œuvre et de matériaux d'exploitation et de maintenance, et s'adaptant aux environnements difficiles tels que les conditions extérieures, humides et poussiéreuses.

2. Résistance à haute tolérance et stabilité thermique

Le transformateur de distribution immergé dans l'huile 24KV a une excellente résistance aux courts-circuits et une excellente stabilité thermique, et peut résister aux chocs de charge soudains et aux fluctuations de tension pour garantir une alimentation électrique ininterrompue ; Conçu pour un fonctionnement sur une large plage de températures, il peut fonctionner de manière stable dans des environnements allant de -40 ℃ à +40 ℃, garantissant une sortie stable dans les régions froides du nord et dans les régions humides du sud.

3. Conception globale et finition de surface

La disposition globale est compacte et raisonnable, avec des composants scientifiquement positionnés tels que des anneaux de levage, des bornes de mise à la terre et des bornes, adaptés à diverses méthodes de transport et d'installation telles que les chariots élévateurs et les grues ; La conception modulaire de la carrosserie et du réservoir de carburant facilite l'entretien ultérieur et le remplacement des composants ; La surface est recouverte d'une pulvérisation électrostatique anticorrosion, résistante aux UV et à la rouille. Il ne nécessite pas de protection supplémentaire pour une installation en extérieur et a une durée de vie de plus de 20 ans.

Paramètres de performances

1. Spécifications électriques de base

• Capacité nominale : couverture complète de 5 kVA à 2 500 kVA, adaptée à la petite électricité commerciale et à la grande distribution industrielle

Niveau de tension : haute tension 6 kV-13,8 kV, basse tension 0,4 kV-0,433 kV, répondant aux normes nationales et internationales du réseau électrique.

• Méthode de connexion : prend en charge les groupes traditionnels tels que Yyn0 et Dyn11, s'adaptant aux différentes exigences de câblage des systèmes de distribution.

Tension d'impédance : 4 % à 4,5 %, supprimant efficacement le courant de court-circuit et protégeant les équipements électriques principaux

2. Indicateurs clés de performance

Capacité (kVA) Aucune perte de charge (kW) Perte de charge (kW) Poids total (kg) Scénarios applicables

100 0,29 1,58 510 Petite usine, alimentation électrique communautaire

500 0,96 5,41 1505 Entreprises de taille moyenne et complexes commerciaux

1000 1,70 10,3 2555 Parc industriel, poste municipal

2 500 3,30 23,0 5 100 Industrie et exploitation minière à grande échelle, pôle régional du réseau électrique

Scénarios d'application

1. Dans les industries telles que les lignes de production chimiques, métallurgiques, mécaniques et électroniques, un transformateur de distribution immergé dans l'huile de 24 KV est utilisé pour répondre à la demande d'électricité à charge élevée et à démarrage et arrêt à haute fréquence, garantissant ainsi la continuité de la production.

2. L'équipement produit est adapté aux environnements difficiles tels que les mines, les champs pétrolifères et les zones de haute altitude. Les transformateurs à faibles pertes, grâce à leurs fortes capacités de protection et leur adaptabilité, permettent d'obtenir une alimentation électrique stable.

Assurance qualité

Chaque transformateur de distribution immergé dans l'huile de la série S11 est soumis à 12 processus rigoureux, notamment le contrôle des matières premières, les tests de produits semi-finis, les tests de vieillissement du produit fini et les tests de tension de tenue en usine. Il répond à deux normes telles que GB, IEC et ANSI, tant au niveau national qu'international, et offre une garantie de 18 mois et une assistance technique à vie, permettant aux utilisateurs d'acheter et d'utiliser en toute tranquillité d'esprit.
