Comment un transformateur de puissance de 145 KV fournit-il une alimentation haute tension fiable ?

Table des matières

1. Comprendre le rôle d'un transformateur de puissance 145KV
2. Comment fonctionne un transformateur de puissance 145KV ?
3. Quels sont les principaux composants ?
4. Pourquoi une transformation fiable de 145 KV est-elle importante ?
5. Où sont utilisés les transformateurs de puissance 145KV ?
6. Que doivent prendre en compte les acheteurs avant de commander ?
7. Comment améliorer les performances du transformateur ?
8. Quel entretien nécessite un transformateur 145KV ?
9. Quels problèmes peuvent affecter la fiabilité du transformateur ?
10. Comment un fournisseur de transformateurs fiable peut-il soutenir votre projet ?
11. Foire aux questions
12. Conclusion

1. Comprendre le rôle d'un transformateur de puissance 145KV

Les réseaux électriques modernes dépendent du transport à haute tension pour transporter l’énergie électrique sur de longues distances avec des pertes contrôlées. Au sein de ces réseaux, les transformateurs de puissance remplissent l'une des fonctions les plus importantes : ils modifient les niveaux de tension afin que l'électricité puisse être transmise, distribuée et finalement consommée par les équipements électriques.

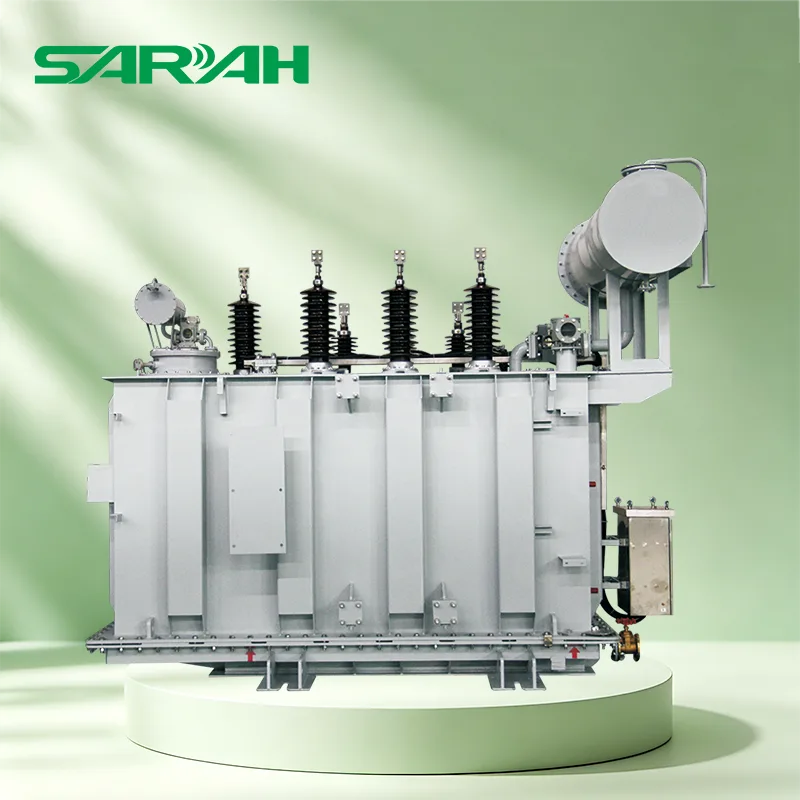

A Transformateur de puissance 145KVest conçu pour les applications haute tension où l'équipement doit fournir une isolation, des performances thermiques, une résistance mécanique et une stabilité électrique fiables. La désignation 145 KV est généralement associée à la classe de tension maximale du système de l'équipement du transformateur plutôt que d'indiquer simplement que le transformateur fonctionne en continu à exactement 145 kV.

Pour les sous-stations, les installations d'énergie renouvelable, les installations industrielles et les réseaux de services publics, la fiabilité des transformateurs affecte directement la disponibilité de l'énergie. Une spécification inappropriée du transformateur peut entraîner des pertes excessives, une surchauffe, des contraintes d'isolation, des arrêts inattendus ou une maintenance coûteuse.

2. Comment fonctionne un transformateur de puissance 145KV ?

Le principe de fonctionnement est basé sur l'induction électromagnétique. Lorsqu'un courant alternatif circule dans l'enroulement primaire, il produit un flux magnétique changeant dans le noyau du transformateur. Ce champ magnétique changeant induit une tension dans l'enroulement secondaire.

La relation entre les tensions primaire et secondaire est déterminée en grande partie par le rapport de spires des enroulements. En sélectionnant un rapport de transformation approprié, le transformateur peut augmenter ou diminuer la tension en fonction des exigences du système de transport ou de distribution.

Par exemple, l’énergie électrique générée à une tension inférieure peut être augmentée pour la transmission. Dans une sous-station de réception, un autre transformateur peut réduire la tension à un niveau adapté à la distribution régionale ou à la consommation industrielle.

3. Quels sont les principaux composants ?

Les performances des transformateurs haute tension dépendent de l’interaction de nombreux composants. Chaque pièce doit être conçue de manière appropriée pour les conditions électriques et environnementales de l'installation.

• Noyau magnétique :Fournit le chemin du flux magnétique et est conçu pour minimiser les pertes de noyau.
• Enroulements :Transfère l’énergie électrique par induction électromagnétique et doit résister aux contraintes électriques, thermiques et mécaniques.
• Cuve du transformateur :Protège les composants actifs et contient de l'huile isolante dans les versions immergées dans l'huile.
• Système d'isolation :Sépare les composants sous tension et permet un fonctionnement fiable à haute tension.
• Circuit de refroidissement:Élimine la chaleur générée par les pertes d’enroulement et de noyau.
• Bagues :Prévoir des connexions isolées entre les enroulements internes et les conducteurs externes.
• Changeur de prises :Permet le réglage de la tension dans la plage de fonctionnement conçue.
• Dispositifs de protection :Aide à détecter des conditions anormales telles que des changements de pression, une augmentation de la température ou des défauts internes.
• Équipement de surveillance :Fournit des informations sur la température, l’état de l’huile, la charge et d’autres paramètres de fonctionnement.

La configuration exacte dépend de la capacité nominale, du rapport de tension, de la méthode de refroidissement, des exigences d'isolation, de l'environnement d'installation et des normes techniques applicables.

4. Pourquoi une transformation fiable de 145 KV est-elle importante ?

Les sous-stations haute tension constituent souvent des points stratégiques dans un réseau électrique. Une panne de transformateur peut donc affecter non seulement un équipement, mais potentiellement l’ensemble d’un processus industriel, d’une installation de production ou d’une alimentation électrique régionale.

La fiabilité commence par une conception électrique correcte. Cependant, la conception électrique seule ne suffit pas. La gestion thermique, la coordination de l'isolation, la construction mécanique, la qualité de fabrication, le transport, la mise en service et la maintenance influencent tous la durée de vie.

5. Où sont utilisés les transformateurs de puissance 145KV ?

Les transformateurs de classe 145KV peuvent être trouvés dans un large éventail de projets d'infrastructure électrique. Leur application dépend de la tension du réseau, de la capacité électrique, de la configuration du transformateur et des spécifications du projet.

• Sous-stations de transmission et de réception électriques
• Réseaux électriques à l'échelle des services publics
• Systèmes de collecte d’énergie renouvelable et de connexion au réseau
• Grandes installations de fabrication industrielle
• Usines minières et de transformation lourde
• Installations de production d'électricité
• Infrastructure régionale de distribution d’électricité
• Projets d’infrastructures nécessitant une interconnexion haute tension

Les projets d'énergie renouvelable peuvent être particulièrement exigeants car la charge du transformateur peut varier considérablement en fonction des conditions de production. Une planification adéquate des capacités et une conception thermique sont donc essentielles.

6. Que doivent prendre en compte les acheteurs avant de commander ?

L'achat d'un transformateur de puissance 145KV doit commencer par le système électrique plutôt que par le catalogue de produits. Un transformateur qui semble approprié uniquement sur la base de la tension peut ne pas satisfaire aux exigences réelles de charge, d'environnement, de protection ou d'installation du projet.

Les acheteurs doivent également évaluer la capacité de fabrication de l'usine, les procédures de test, la documentation, l'expérience de livraison, le support après-vente, la disponibilité des pièces de rechange et la capacité du fournisseur à fournir des configurations personnalisées.

7. Comment améliorer les performances du transformateur ?

Les performances à long terme dépendent du maintien des contraintes électriques, thermiques et mécaniques dans leurs limites de fonctionnement prévues. Plusieurs mesures pratiques peuvent aider.

1. Optimiser la capacité du transformateur :Évitez un fonctionnement persistant proche de la charge nominale maximale, à moins que la conception ne le permette spécifiquement.
2. Gérer la température de fonctionnement :Un refroidissement efficace aide à contrôler les températures du bobinage et de l’huile.
3. Surveiller l’état de l’isolation :La dégradation de l'isolation peut devenir un problème majeur de fiabilité dans les équipements haute tension.
4. Contrôler l'humidité :L’humidité peut nuire aux performances d’isolation et doit être gérée avec soin.
5. Utilisez une protection appropriée :Les relais de protection et les dispositifs de surveillance doivent être coordonnés avec l'ensemble du système de sous-station.
6. Tenir des registres précis :Les tendances opérationnelles peuvent aider à identifier une détérioration progressive avant qu’elle ne se transforme en une panne grave.

8. Quel entretien un transformateur 145KV nécessite-t-il ?

Les exigences de maintenance dépendent de la conception du transformateur, des conditions de fonctionnement, des recommandations du fabricant et des réglementations applicables. Un programme de maintenance structuré doit combiner une inspection de routine avec des tests basés sur l'état, le cas échéant.

• Inspection visuelle du réservoir, des bagues, des connexions et des accessoires
• Inspection des fuites d’huile ou des conditions de pression anormales
• Surveillance de la température et de la charge
• Test d'huile isolante, le cas échéant
• Tests de diagnostic électrique selon le programme de maintenance
• Inspection des équipements de refroidissement
• Inspection et contrôles fonctionnels des dispositifs de protection
• Inspection et maintenance du changeur de prises le cas échéant
• Examen des données historiques d’exploitation et de test

L’une des plus grandes erreurs est de considérer la maintenance comme une activité d’urgence uniquement. Une évaluation périodique de l’état permet aux opérateurs d’identifier les tendances anormales avant qu’elles ne se transforment en pannes majeures de l’équipement.

9. Quels problèmes peuvent affecter la fiabilité du transformateur ?

Les transformateurs haute tension fonctionnent sous des contraintes électriques et thermiques importantes. Les problèmes courants de fiabilité incluent la détérioration de l'isolation, la surchauffe, la charge excessive, les fuites d'huile, les problèmes du système de refroidissement, les dommages mécaniques et les conditions de fonctionnement anormales.

10. Comment un fournisseur de transformateurs fiable peut-il soutenir votre projet ?

Le choix d’un fournisseur de transformateurs est une décision autant technique que commerciale. Un fabricant compétent devrait être capable de comprendre l’application complète au lieu de proposer un produit générique basé uniquement sur la tension demandée.

Yueqing Sarah Electric Co., Ltd.peut être considéré comme un partenaire fournisseur pour les projets nécessitant des solutions de transformateurs de puissance et des équipements électriques associés. Lors de l'évaluation d'un fabricant, les clients doivent prêter attention à la communication technique, à la configuration du produit, aux processus de fabrication, à la capacité de test, à la documentation technique, à la coordination des livraisons et au service après-vente.

Ces questions peuvent réduire les risques d'approvisionnement et contribuer à garantir que le transformateur sélectionné est compatible avec l'environnement d'exploitation réel plutôt que de simplement faire correspondre un numéro de tension sur un devis.

11. Questions fréquemment posées

Que signifie 145KV sur un transformateur de puissance ?

145KV fait généralement référence à la classe de tension associée à l'équipement du transformateur. Les tensions de fonctionnement nominales exactes et les niveaux d'isolation dépendent de la conception technique du transformateur et des exigences du système électrique.

Un transformateur 145KV peut-il être personnalisé ?

Oui. Les configurations de transformateurs peuvent être conçues en fonction d'exigences spécifiques au projet telles que la capacité nominale, le rapport de tension, la fréquence, la disposition de refroidissement, les exigences de changement de prise, les niveaux d'isolation, les conditions environnementales et la configuration des accessoires.

Pourquoi le refroidissement est-il important pour un transformateur haute tension ?

Les pertes électriques génèrent de la chaleur pendant le fonctionnement du transformateur. Si la chaleur n’est pas évacuée efficacement, les températures peuvent augmenter et accélérer le vieillissement de l’isolation. Un système de refroidissement approprié permet de maintenir les températures de fonctionnement dans la plage prévue.

Quelles informations doivent être fournies lors d’une demande de devis ?

Idéalement, les clients doivent fournir la puissance nominale requise, les tensions primaires et secondaires, la fréquence, la configuration des phases, l'environnement d'installation, la plage de prises requise, les exigences de refroidissement, les normes applicables et toute spécification technique spécifique au projet.

Comment prolonger la durée de vie d’un transformateur ?

Un chargement approprié, un refroidissement efficace, un bon état d'isolation, un contrôle de l'humidité, une inspection régulière, un entretien en temps opportun et une surveillance continue peuvent tous contribuer à un fonctionnement fiable à long terme.

La capacité du transformateur est-elle le seul facteur de sélection important ?

Le rapport de tension, la coordination de l'isolation, le refroidissement, l'impédance, les conditions environnementales, les exigences de protection, les fonctions de changement de prise, les contraintes d'installation, les normes applicables et les exigences de service à long terme doivent également être pris en compte.

12. Conclusion

A Transformateur de puissance 145KVjoue un rôle essentiel dans l’infrastructure électrique à haute tension en permettant une transformation de tension efficace et une transmission d’énergie fiable. Ses performances dépendent bien plus que de la classe de tension nominale. La conception du noyau, la construction des bobinages, l’isolation, le refroidissement, la protection, la surveillance, l’installation et la maintenance contribuent tous à un fonctionnement fiable.

Pour les acheteurs et les ingénieurs de projet, l’approche la plus efficace consiste à définir l’ensemble des exigences électriques et environnementales avant de sélectionner l’équipement. Une spécification technique détaillée peut réduire les problèmes de compatibilité, améliorer la précision des achats et soutenir de meilleures performances opérationnelles à long terme.

Si vous planifiez une sous-station haute tension, un système électrique industriel, une connexion au réseau ou tout autre projet d'infrastructure électrique, travailler directement avec un fabricant expérimenté peut rendre le processus de spécification et d'approvisionnement plus efficace.
