Comment un transformateur de puissance de 20 KV peut-il fournir une alimentation industrielle fiable et efficace ?
A Transformateur de puissance 20KVjoue un rôle essentiel dans la distribution d'énergie moyenne tension, les installations industrielles, les bâtiments commerciaux, les projets d'énergie renouvelable et les réseaux de services publics. Le bon transformateur doit faire plus que convertir la tension. Il doit offrir un fonctionnement stable, des pertes gérables, des performances d'isolation fiables, une capacité thermique appropriée et une longue durée de vie dans des conditions de fonctionnement réelles.
La sélection d'un transformateur de puissance 20KV nécessite une compréhension complète des exigences de tension, de la capacité nominale, des caractéristiques de charge, de l'environnement d'installation, des conditions de refroidissement, des performances d'isolation, des systèmes de protection, des exigences de maintenance et du coût du cycle de vie. Un transformateur qui semble économique au stade de l'achat peut devenir coûteux s'il produit des pertes excessives, fonctionne à des températures élevées ou nécessite un entretien fréquent. Ce guide explique les principales considérations techniques, les applications courantes, les facteurs d'achat et les principes de maintenance pratiques qui aident les acheteurs industriels à construire un système électrique moyenne tension plus sûr et plus fiable.
Table des matières
- Qu'est-ce qu'un transformateur de puissance 20KV ?
- Pourquoi la transformation 20KV est-elle importante ?
- Comment est construit un transformateur de puissance 20KV ?
- Que doivent considérer les acheteurs avant d’acheter ?
- Comment calculer la capacité du transformateur ?
- Comment améliorer l’efficacité du transformateur ?
- Où sont utilisés les transformateurs de puissance 20KV ?
- Quelles sont les principales différences de configuration du transformateur ?
- Comment la maintenance peut-elle prolonger la durée de vie du transformateur ?
- Quelles erreurs d’achat faut-il éviter ?
- Pourquoi travailler avec Yueqing Sarah Electric Co., Ltd. ?
- Foire aux questions

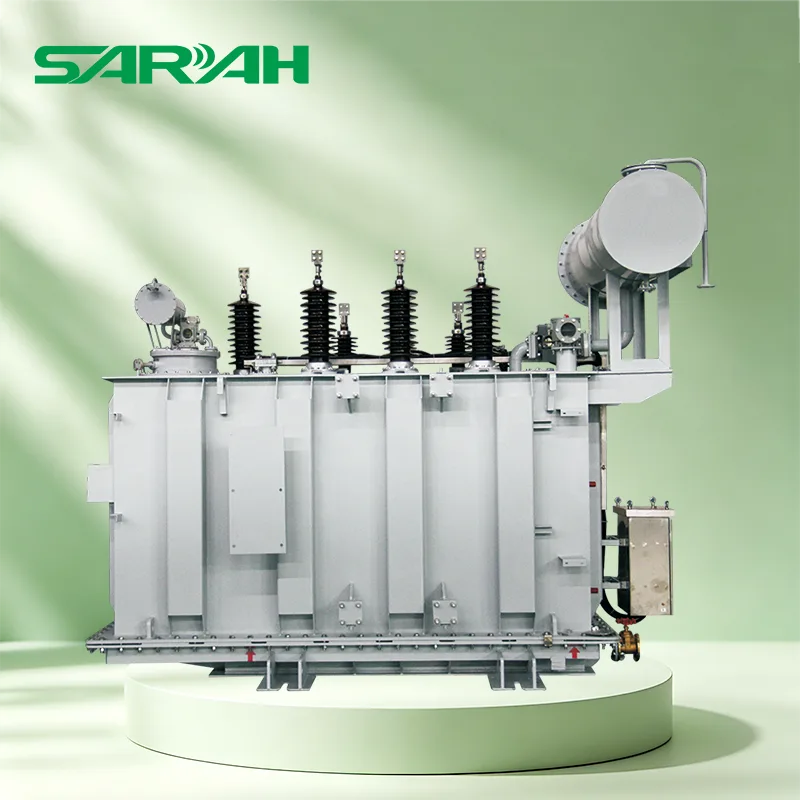

Qu'est-ce qu'un transformateur de puissance 20KV ?
Un transformateur de puissance 20KV est un transformateur moyenne tension conçu pour transférer l'énergie électrique entre les niveaux de tension tout en maintenant les caractéristiques de puissance requises du système. Dans des applications pratiques, une tension côté primaire de 20 kV peut être transformée en une tension de distribution inférieure adaptée aux usines, aux installations commerciales, aux projets d'infrastructure ou à d'autres charges électriques.
Le transformateur ne réduit pas simplement la tension. Il assure également une isolation électrique entre les enroulements, prend en charge une distribution d'énergie stable et constitue une partie importante de l'architecture globale de protection et de distribution.
Point clé :Un transformateur doit toujours être spécifié en fonction du système électrique complet plutôt que de la tension seule. La capacité nominale, la fréquence, la disposition des connexions, le niveau d'isolation, la méthode de refroidissement, les conditions environnementales et le profil de charge influencent tous la configuration finale.
Pourquoi la transformation 20KV est-elle importante ?
La distribution moyenne tension permet de transmettre et de distribuer efficacement l'énergie électrique avant d'être convertie en tension d'utilisation. Pour les utilisateurs industriels, le transformateur est souvent positionné entre le réseau moyenne tension d'arrivée et le système de distribution basse tension de l'installation.
Distribution stable
Fournit un point de conversion de tension contrôlé pour les équipements électriques en aval.
Gestion de l'énergie
Une conception appropriée du transformateur peut contribuer à réduire les pertes électriques inutiles pendant de longues périodes de fonctionnement.
Protection du système
Fonctionne avec des appareillages de commutation, des disjoncteurs, des relais et des équipements de surveillance pour prendre en charge la protection du système.
Fiabilité industrielle
Aide à fournir une alimentation fiable aux lignes de production et à d’autres charges électriques critiques.
Comment est construit un transformateur de puissance 20KV ?
Bien que la construction varie en fonction du type de transformateur et des spécifications du projet, les principaux composants électriques et mécaniques comprennent généralement un noyau magnétique, un enroulement haute tension, un enroulement basse tension, un système d'isolation, une enceinte ou un réservoir, une structure de refroidissement, des bornes et des accessoires de protection ou de surveillance.
| Composant | Fonction principale | Préoccupation de l'acheteur |
|---|---|---|
| Noyau magnétique | Fournit le chemin magnétique pour le transfert d’énergie. | Matériau de base et pertes. |
| Enroulement HT | Gère le côté moyenne tension. | Isolation, conception des conducteurs et tenue en tension. |
| Enroulement BT | Fournit la tension aval requise. | Compatibilité de courant nominal et de charge. |
| Système d'isolation | Sépare électriquement les composants sous tension. | Rigidité diélectrique et environnement de service. |
| Circuit de refroidissement | Contrôle la température de fonctionnement. | Température ambiante, ventilation et profil de charge. |
Que doivent prendre en compte les acheteurs avant d’acheter ?
L'achat d'un transformateur de puissance 20 KV basé uniquement sur la tension indiquée sur la plaque signalétique est une erreur d'approvisionnement courante. Une spécification professionnelle doit prendre en compte l’environnement d’exploitation complet et la demande électrique attendue.
- Tension nominale :Confirmez les exigences de tension primaire et secondaire ainsi que les conditions du réseau local.
- Capacité nominale :Sélectionnez une valeur nominale kVA ou MVA appropriée en fonction des charges actuelles et attendues.
- Fréquence:Confirmez si le système fonctionne à 50 Hz, 60 Hz ou à une autre fréquence requise.
- Configuration des phases :Déterminez si une configuration triphasée ou spécialisée est requise.
- Groupe de connexion :Spécifiez la connexion d’enroulement et le déphasage appropriés.
- Exigences d'isolation :Tenez compte de la tenue à la tension, des conditions environnementales et des normes applicables au projet.
- Refroidissement:Adaptez le système de refroidissement à la charge, à la température ambiante, au boîtier et aux conditions d'installation.
- Environnement d'installation :Tenez compte de l'altitude, de l'humidité, de la poussière, des gaz corrosifs, de la température et de l'installation intérieure ou extérieure.
- Protection:Vérifiez les disjoncteurs, relais, surveillance de la température, protection contre les surtensions et autres accessoires compatibles.
- Accès maintenance :Assurez-vous que les points d’inspection et les zones de service sont pratiques pour une exploitation à long terme.
Comment calculer la capacité du transformateur ?
La capacité du transformateur doit refléter la demande réelle plutôt que de simplement ajouter chaque charge connectée à pleine puissance. Les ingénieurs examinent généralement la charge connectée, le facteur de demande, la diversité, les caractéristiques de démarrage du moteur, le contenu harmonique, l'expansion future et les conditions de fonctionnement attendues.
Principe pratique :Un sous-dimensionnement peut provoquer une élévation excessive de la température, des problèmes de tension, des déclenchements intempestifs de protection et un vieillissement accéléré. Un surdimensionnement excessif peut augmenter l'investissement initial et réduire l'efficacité économique car les pertes fixes persistent même lorsque le transformateur est légèrement chargé.
Pour cette raison, les ingénieurs du projet doivent évaluer à la fois la charge actuelle et le développement attendu de l'installation. Une usine de fabrication qui prévoit d’ajouter des équipements de production au cours des prochaines années peut avoir besoin d’une capacité de transformateur différente de celle d’une installation dont la demande est stable.
Comment améliorer l’efficacité du transformateur ?
L'efficacité du transformateur est influencée à la fois par les pertes à vide et par les pertes liées à la charge. Étant donné que les transformateurs peuvent fonctionner en continu pendant de nombreuses années, même des différences relativement minimes dans les pertes peuvent devenir significatives au cours du cycle de vie de l'équipement.
- Choisissez une conception de noyau adaptée à la tension et à la capacité requises.
- Utilisez des dimensions de conducteur appropriées pour contrôler les pertes dans les enroulements.
- Sélectionnez une capacité de transformateur qui correspond au profil de charge réel.
- Maintenir des conditions de refroidissement et de ventilation appropriées.
- Empêcher un fonctionnement à long terme en cas de surcharge excessive.
- Surveiller la température et les conditions de fonctionnement anormales.
- Maintenir les bornes, connexions et équipements de protection en bon état.
- Évaluez les coûts d’exploitation du cycle de vie plutôt que de vous concentrer uniquement sur le prix d’achat.
Les normes internationales des transformateurs traitent également de la performance énergétique et des méthodes d’évaluation. Par exemple, la norme CEI TS 60076-20 propose des approches pour définir l'efficacité énergétique et évaluer les performances énergétiques des transformateurs. :contentReference[oaicite:1]{index=1}
Où sont utilisés les transformateurs de puissance 20KV ?
La classe de tension 20KV est pertinente pour de nombreux systèmes de distribution moyenne tension. La configuration exacte dépend du réseau électrique local et des exigences du projet.
Usines de fabrication
Prend en charge les lignes de production, les moteurs, les systèmes CVC, l'éclairage, les compresseurs, les pompes et les équipements d'automatisation.
Installations commerciales
Peut prendre en charge les centres commerciaux, les complexes de bureaux, les hôtels, les entrepôts et les grands bâtiments commerciaux.
Infrastructure
Convient à certaines applications de transport, municipales, de services publics et de distribution d'infrastructures.
Énergie renouvelable
Peut faire partie des systèmes de collecte ou de distribution électrique où une conversion de tension est requise.
Quelles sont les principales différences de configuration du transformateur ?
| Configuration | Force typique | Considération importante |
|---|---|---|
| Immergé dans l'huile | Forte dissipation thermique et adéquation à de nombreuses applications extérieures. | Nécessite des mesures appropriées de gestion de l’huile et de sécurité de l’installation. |
| Type sec | Utile lorsque l'installation à l'intérieur et la réduction des problèmes liés aux liquides sont des priorités. | La ventilation, la température ambiante et l’environnement d’installation nécessitent une attention particulière. |
| Conception personnalisée | Peut répondre à des exigences inhabituelles en matière de tension, de capacité, d’environnement ou d’installation. | Nécessite une communication technique détaillée entre l’acheteur et le fabricant. |
Pour les transformateurs de type sec, la CEI 60076-11 couvre les transformateurs de puissance de type sec avec certaines limites de tension et d'application, ce qui rend important de confirmer la norme applicable et les spécifications du projet avant de sélectionner une configuration. :contentReference[oaicite:2]{index=2}
Comment la maintenance peut-elle prolonger la durée de vie du transformateur ?
Un transformateur bien conçu nécessite toujours un fonctionnement et un entretien appropriés. L'inspection préventive peut identifier les problèmes en développement avant qu'ils ne provoquent des arrêts inattendus.
| Zone d'inspection | Que vérifier |
|---|---|
| Température | Recherchez une augmentation anormale de la température ou des changements par rapport aux conditions normales de fonctionnement. |
| Relations | Vérifiez les bornes, les connexions des câbles et les signes de surchauffe ou de desserrage. |
| Isolation | Surveiller l’état de l’isolation selon le programme d’entretien. |
| Refroidissement | Assurez-vous que l’équipement de refroidissement et les voies de ventilation restent dégagés. |
| Protection | Vérifier l'état et les réglages des dispositifs de protection associés. |
Pour les transformateurs immergés dans l'huile minérale, la gestion de la charge et de la température est particulièrement importante car la température de fonctionnement et les conditions de charge influencent le vieillissement thermique et la durée de vie du transformateur. La CEI 60076-7 fournit des lignes directrices relatives aux températures de chargement et de fonctionnement des transformateurs immergés dans l'huile minérale. :contentReference[oaicite:3]{index=3}
Quelles erreurs d’achat faut-il éviter ?
- Choisir uniquement par tension :Une valeur nominale de 20 kV ne définit pas les spécifications complètes du transformateur.
- Ignorer la croissance future de la charge :Une installation peut rapidement devenir trop grande pour un transformateur sous-dimensionné.
- Se concentrer uniquement sur le prix d'achat :Les pertes d'exploitation, la maintenance, le transport, l'installation et le service doivent également être pris en compte.
- Ignorer les conditions environnementales :La température, l'altitude, l'humidité, la poussière et les environnements corrosifs peuvent affecter les performances.
- Utilisation de documents techniques incomplets :Les informations manquantes peuvent entraîner des retards lors de l’approbation de la conception et de l’approvisionnement.
- Sous-estimer le service après-vente :Les pièces de rechange, l'assistance technique, l'assistance à la mise en service et le dépannage peuvent avoir une importance considérable tout au long du cycle de vie de l'équipement.
Pourquoi travailler avec Yueqing Sarah Electric Co., Ltd. ?
Pour les acheteurs recherchant un fournisseur fiable de transformateurs de puissance 20KV, la capacité du fabricant doit être évaluée au-delà de l'apparence du produit ou d'un devis de base. La communication technique, la capacité de personnalisation, le contrôle qualité, la documentation, la coordination des livraisons et le service à long terme contribuent tous au succès du projet.
Yueqing Sarah Electric Co., Ltd. se concentre sur les équipements électriques et les solutions de distribution d'énergie, fournissant aux clients des produits conçus autour des exigences pratiques du projet. Pour les acheteurs industriels et commerciaux, travailler avec un fournisseur capable de comprendre les niveaux de tension, la capacité nominale, les conditions d'installation, les exigences de protection et les spécifications spécifiques à l'application peut simplifier le processus d'approvisionnement.
Axé sur les applications
Les recommandations de produits peuvent être alignées sur les exigences réelles des applications électriques.
Communication technique
Des spécifications claires aident à réduire les malentendus lors de la planification du projet et de l’achat.
Flexibilité du projet
Différents projets peuvent nécessiter différentes solutions de tension, de capacité, de configuration et d'installation.
Valeur à long terme
Une approche d’approvisionnement complète prend en compte la fiabilité, l’efficacité, la maintenance et le service.
Avant de demander un devis, les acheteurs doivent préparer des informations de base sur le projet telles que la tension d'entrée, la tension de sortie, la capacité nominale, la fréquence, la phase, l'emplacement d'installation, les conditions ambiantes, le type de charge, les normes applicables et les exigences de livraison attendues. Des informations plus complètes permettent au fabricant de fournir une proposition technique plus précise.
Foire aux questions
1. Que signifie 20KV dans un transformateur de puissance ?
20KV fait généralement référence à un niveau de tension nominale d'environ 20 kilovolts d'un côté du transformateur. La spécification exacte doit être confirmée en fonction du réseau électrique et des exigences du projet.
2. Un transformateur 20KV est-il adapté aux applications industrielles ?
Oui. Les transformateurs 20KV peuvent être utilisés dans divers systèmes de distribution industriels moyenne tension, à condition que les exigences en matière de tension, de capacité, d'isolation, de refroidissement, de protection et environnementales soient correctement adaptées.
3. Comment puis-je déterminer la capacité requise du transformateur ?
Commencez par la demande électrique réelle de l'installation, puis tenez compte des facteurs de demande, des conditions de démarrage des moteurs, de la diversité des charges, de l'expansion future et des caractéristiques de fonctionnement. La capacité finale doit être confirmée par un ingénieur électricien qualifié.
4. Qu'est-ce qui est le plus important : le prix ou l'efficacité du transformateur ?
Les deux sont importants, mais le prix d’achat à lui seul ne représente pas le coût total de possession. Les pertes d'énergie, la maintenance, la durée de vie, l'installation et les temps d'arrêt doivent également être évalués.
5. Un transformateur 20KV peut-il être personnalisé ?
De nombreux projets de transformateurs peuvent être personnalisés en fonction du rapport de tension, de la capacité, de la disposition des connexions, de la méthode de refroidissement, de l'environnement d'installation, des exigences de protection, des dimensions et d'autres conditions spécifiques au projet. La personnalisation doit être confirmée auprès du fabricant avant la production.
6. Quelles normes s'appliquent aux transformateurs de puissance ?
La CEI 60076 est une série de normes internationales majeures sur les transformateurs. Différentes parties abordent des sujets tels que les exigences générales, les tests d'isolation et diélectriques, les transformateurs de type sec, les conseils de chargement et l'efficacité énergétique. La norme applicable doit être confirmée en fonction du type de transformateur et du marché de destination.
7. Quelles informations dois-je fournir lors d’une demande de devis ?
Indiquez la tension primaire et secondaire, la capacité, la fréquence, la phase, l'environnement d'installation, le type de transformateur, les exigences de connexion, les exigences de refroidissement, les normes applicables, la quantité, la destination et toute exigence technique particulière.
8. Comment améliorer la durée de vie du transformateur ?
Un chargement approprié, un refroidissement efficace, une inspection régulière, des paramètres de protection corrects, un bon entretien des connexions et un dépannage rapide peuvent aider à maintenir un fonctionnement fiable du transformateur et à réduire le vieillissement évitable.
Construire un système électrique moyenne tension plus fiable
Choisir le bon transformateur de puissance 20KV nécessite plus que comparer les devis. La bonne solution doit correspondre à votre charge électrique, à votre environnement d'exploitation, à vos attentes en matière d'efficacité, à votre système de protection, à vos conditions d'installation et aux objectifs à long terme du projet.Yueqing Sarah Electric Co., Ltd.peut aider les acheteurs industriels et commerciaux à évaluer leurs besoins en transformateurs et à développer une solution pratique de distribution d’énergie.
Besoin d'un transformateur de puissance 20KV pour votre projet ?Contactez-nousaujourd'hui pour discuter de vos exigences en matière de tension, de capacité, d'application et de personnalisation.
