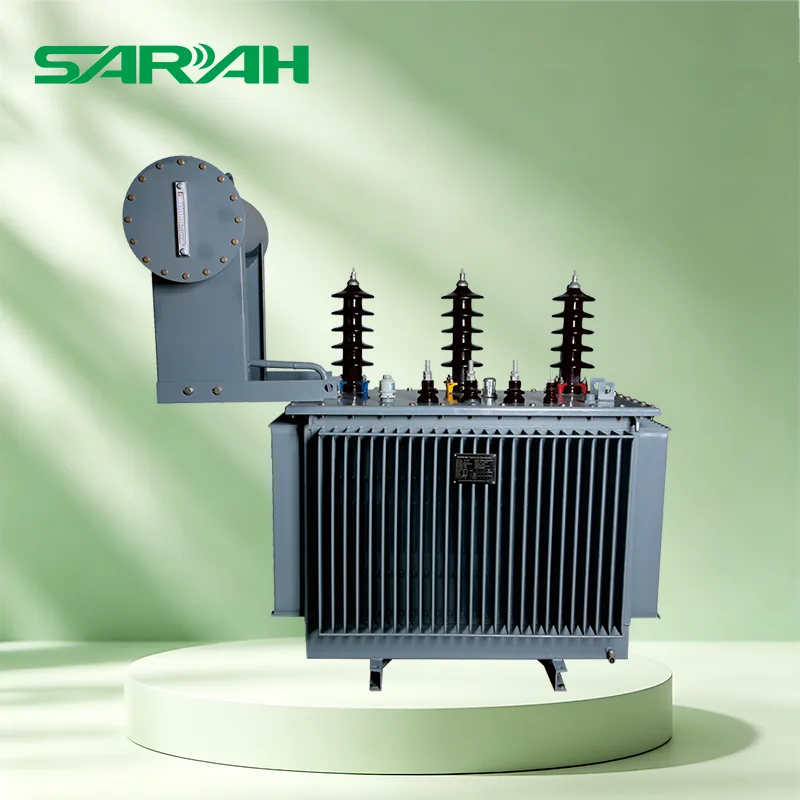

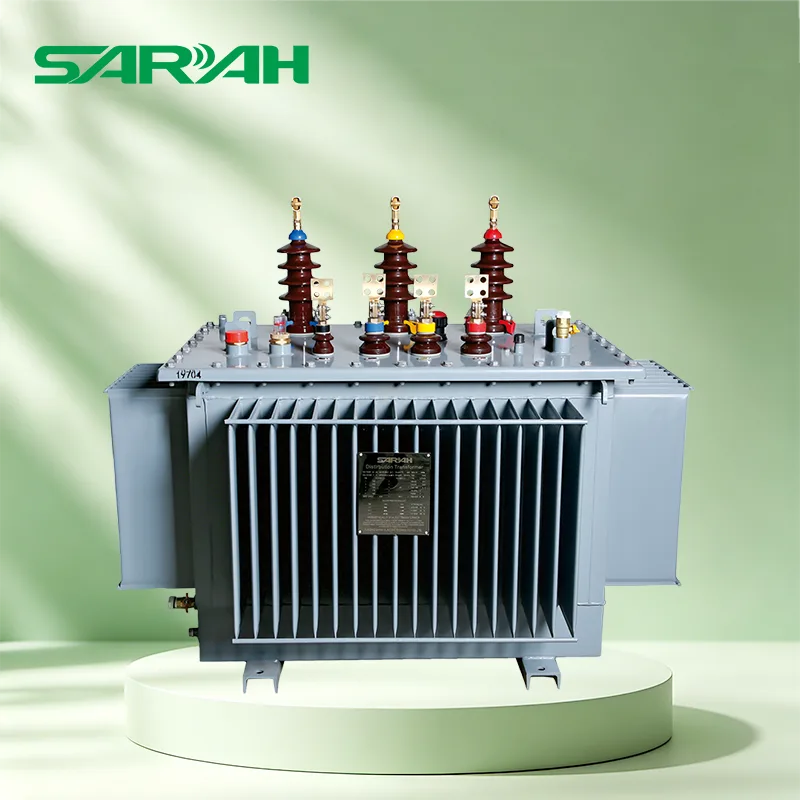

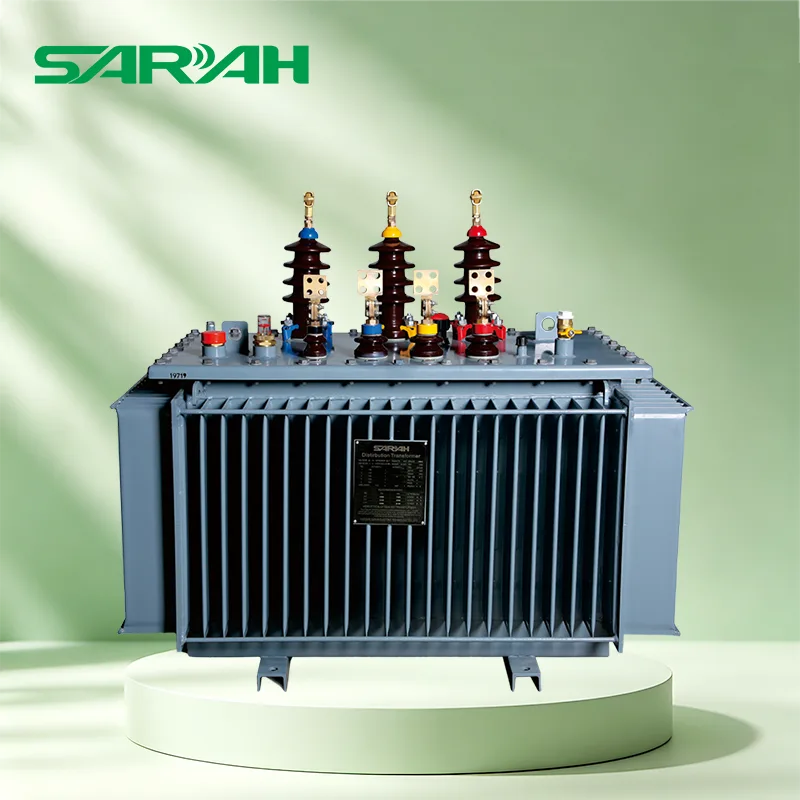

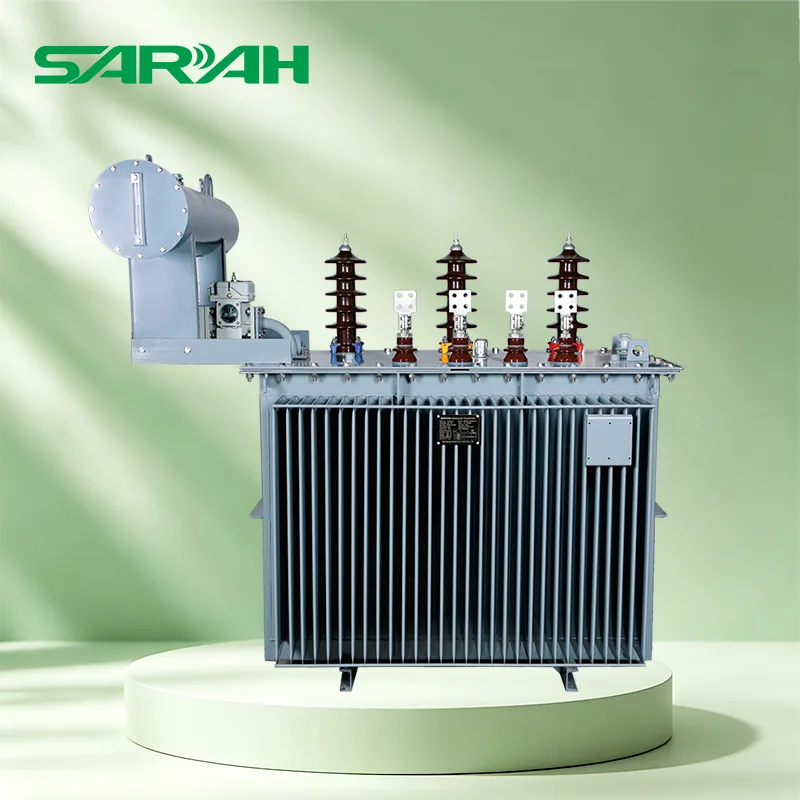

Transformateur de distribution 33kv

SARAH Electric prend « l'économie d'énergie et la modularisation » comme noyau de conception et a fabriqué des transformateurs de distribution 33 KV de haute qualité spécialement conçus pour les scénarios de distribution moyenne et haute tension tels que les réseaux électriques urbains, les zones de concentration industrielle et les zones montagneuses isolées, aidant les régions ou les installations à atteindre les objectifs fondamentaux d'un transport d'énergie efficace, stable et à faible émission de carbone.

Paramètres du produit

Innovation technologique SARAH

1. SARAH abandonne la méthode d'empilage traditionnelle et adopte un processus d'empilage en quatre étapes à couture entièrement oblique pour le transformateur de distribution 33KV, combiné à des tôles d'acier au silicium à haute orientation magnétique. Ce processus en une seule étape peut réduire efficacement la perte par hystérésis et la perte par courants de Foucault du noyau de fer. La perte à vide est optimisée de 18 % à 25 % par rapport à la norme nationale. Même s'il fonctionne sous une charge légère pendant une longue période, il peut maintenir une consommation d'énergie extrêmement faible et s'adapter aux fluctuations de charge de pointe et de vallée du réseau de distribution.

2. L'enroulement adopte un enroulement continu en cuivre sans oxygène et une structure de compression solide. L'isolation intermédiaire est constituée d'un matériau composite de papier isolant haute densité, avec un niveau de résistance à la température de 120 ℃ et une impédance de court-circuit stable de 6,5 %. Il peut résister à un impact soudain de court-circuit sans déformation ni panne, résolvant ainsi le problème industriel des équipements vulnérables en cas de défauts de court-circuit du réseau électrique moyenne et haute tension.

3. Le réservoir de carburant adopte une structure ondulée entièrement scellée + un revêtement anticorrosion double couche. Les soudures ont subi des tests d'étanchéité à l'air et ne présentent aucune fuite. Il peut résister à des environnements difficiles tels que des températures extrêmes de -40 ℃ ~ 85 ℃, des embruns salés côtiers et des zones montagneuses humides. L'installation extérieure ne nécessite pas de protection supplémentaire et ne nécessite pas de vidange d'huile pendant 3 à 5 ans, ce qui réduit considérablement la fréquence d'exploitation et de maintenance.

4. Réservez des interfaces de surveillance intelligentes qui peuvent s'interfacer avec les capteurs de température d'huile, de niveau d'huile et de courant de charge, prendre en charge la transmission de données à distance, les avertissements de panne et les statistiques de consommation d'énergie, s'adapter aux besoins de transformation numérique des réseaux intelligents et réaliser des mises à niveau intelligentes sans démonter la machine.

Détails des matériaux et de la fabrication

1. Huile d'isolation : les transformateurs industriels haute tension utilisent de l'huile de transformateur cycloalkyle 25 #, qui présente une forte résistance à l'oxydation, un faible point d'écoulement, une bonne fluidité à basse température et assure une dissipation thermique et une isolation normales dans les zones à haute altitude.

2. Douille : le transformateur de surveillance intelligent adopte une bague d'isolation composite, qui résiste à l'embrasement de la pollution et au vieillissement, et le terminal est plaqué or pour réduire la résistance de contact et éviter les risques potentiels de chauffage.

3. Réservoir de carburant : Le transformateur de distribution 33KV est fabriqué en tôle d'acier Q235 de haute qualité d'une épaisseur ≥ 3 mm. Les joints de soudure ont subi des tests par ultrasons pour éviter les fuites. La surface est pulvérisée avec une peinture fluorocarbonée spécifique à l'extérieur et la durée de vie anticorrosion dépasse 10 ans.

Suggestions de sélection et d'installation

1. Sélection de la capacité : déterminer en fonction de la charge maximale réelle multipliée par 1,2 fois pour éviter un fonctionnement en surcharge ; Pour les scénarios avec d’importantes fluctuations saisonnières de charge, une large option d’ajustement de capacité est disponible.

2. Sélection de l'installation : Choisissez au sol pour les zones urbaines et industrielles, et sur colonne pour les zones montagneuses et rurales ; Un revêtement anti-brouillard salin personnalisé supplémentaire est requis dans les zones côtières.

3. Adaptation environnementale : Si l'altitude dépasse 1000 mètres, sa capacité d'utilisation doit être réduite. Vous pouvez contacter le fabricant pour personnaliser une version spéciale haute altitude.

FAQ

Q : Un transformateur de distribution 33 kV installé à l’extérieur nécessite-t-il une protection supplémentaire ?

R : Oui, les mesures de protection dépendent de l'environnement d'installation.

Zones côtières : une protection contre la corrosion par brouillard salin est requise ; des revêtements renforcés et des accessoires en acier inoxydable doivent être utilisés.

Zones à haute température : les capacités de dissipation thermique et les conceptions de fonctionnement déclassées doivent être prises en compte.

Zones pluvieuses ou humides : Des mesures de protection contre l'humidité et des conceptions anti-condensation sont nécessaires.

Lors de l'achat, veuillez informer Sarah Electric à l'avance du site d'installation, des conditions climatiques et de l'altitude.

Q : Quelles inspections sont requises avant de mettre le transformateur sous tension après son arrivée sur site ?

R : Le transformateur ne peut pas être mis en service immédiatement après l'installation ; les vérifications suivantes sont requises :

Inspection visuelle : vérifiez les dommages causés par le transport, les fuites d'huile et l'intégrité des bagues.

Inspection électrique : test de résistance d'isolation, test de rapport de transformation, test de résistance d'enroulement et vérification de la mise à la terre.

Inspection de protection : dispositifs de contrôle de température, systèmes de protection à relais et parafoudres.

La mise sous tension ne peut avoir lieu qu'après avoir confirmé que tout est normal.

Q : Le transformateur doit-il être arrêté immédiatement s’il émet un bruit anormal ?

R : Cela dépend de la situation.

Son normal : Un léger bourdonnement électromagnétique.

Conditions anormales : augmentation soudaine du volume sonore, des bruits de cognement ou de décharge.

Les causes possibles incluent un noyau desserré, une décharge interne ou des anomalies d'enroulement. Une inspection immédiate est requise si le bruit s'accompagne d'une augmentation des températures, de l'activation du système de protection ou d'odeurs inhabituelles.
